Seting RB 750 Sebagai Bridge dan Bagi BandWidth Sama Rata
Tutorial setingan RB sebagai Roting sudah pernah saya muat, kali ini saya akan coba untuk membuat tutorial RB sebagai Bridge (sebagai penghubung ke Modem). Misalnya ip modem 192.168.1.1 dan client tetap dalam satu network yaitu 192.168.1.2 sampai 192.168.1.254 dengan bandwidth tetap bisa di atur di mikrotik indoor tersebut.
ok mari kita mulai:
Topologi jaringan saya:
IP Modem = 192.168.1.1
Netmask=255.255.255.0
Pertama hubungkan LAN dari Mikrotik Ethernet nomor 2 ke PC dan masukkan ip di PC=
Ip Address=192.168.1.2 (sesuaikan dengan network anda)
Netmask=255.255.255.0
Gateway=192.168.1.1 (sesuaikan dengan network anda)
DNS=192.168.1.1 (sesuaikan dengan network anda)
Contoh Tampilannya:
Selanjutnya seting IP PC anda.
Contoh Tampilannya:
Selanjutnya remote Mikrotik anda dengan winbox,(DOWNLOAD)
Contoh Tampilannya:
Gambar ..................
Setelah masuk ke halaman winbox,pastikan winbox bersih dari settingan lama dengan mereset mikrotik tersebut,di halaman utama winbox klik “New Terminal” kemudian ketik system reset dan tekan ENTER di keyboard dan tekan huruf Y seperti gambar di bawah ini:
Contoh Tampilannya:
Setelah itu akan muncul gambar seperti berikut
Contoh Tampilannya:
Tunggu 2 menit Mikrotik mereset system,dan kembali buka remote mikrotik dengan winbox, di halaman utama winbox klik “Remove Configuration” seperti gambar di bawah ini:
Contoh Tampilannya:
Selanjutnya di halaman utama winbox klik “Bridge” dan klik + dan klik “OK” seperti gambar di bawah ini:
Contoh Tampilannya:
Selanjutnya klik bagian TAB yaitu “Port” dan + di bagian interface nya pilih “ether1” dan di bagian Bridge nya pilih “bridge1” dan klik “OK” seperti gambar di bawah ini:
Contoh Tampilannya:
Selanjutnya kembali ke TAB “Bridge” dan klik “Setting” dan centang “Use Ip Firewall” dan klik “OK” seperti gambar di bawah ini:
Contoh Tampilannya:
Selanjutnya sambungkan LAN=
Ethernet1 Mikrotik Ke Modem
Ethernet2 Mikrotik Ke HUB
PC Ke HUB
Seperti gambar di bawah ini:
Contoh Tampilannya:

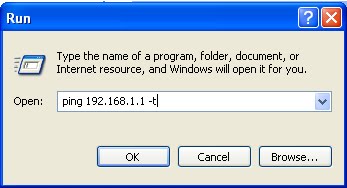

Selanjtunya test ping 192.168.1.1 –t dari cmd pc,dan test browsing , seperti gambar di bawah ini:
Contoh Tampilannya:
PC telah terkoneksi ke internet melalui Mikrotik yang di Bridge,sekarang kita buat pengaturan bandwidthnya,untuk pengaturan bandwidth saya gunakan Queue Tree membagi otomatis rata bandwidth setiap client nya.
Pertama kita buat Firewall filter drop virus dan anti netcut,di halaman utama winbox pilih “New Terminal” kemudian Copy scripts di bawah dan pastekan di “New Terminal” winbox...
Hasilnya bisa di lihat di halaman utama winbox pilih “Ip” kemudian “Firewall” kemudian TAB “Filter Rules”,seperti gambar di bawah ini:
Contoh Tampilannya:
Selanjutnya kita buat setting mangle untuk queue tree download dan upload,di halaman utama winbox pilih “New Terminal” dan Copy Scripts di bawah dan pastekan di “New Terminal” winbox..
Perlu di perhatikan sebelum copy paste,scripts di bawah yang saya kasih tebal di sesuaikan network tersebut dengan network anda,setelah di edit dengan network anda baru di pastekan di “New Terminal” Winbox....

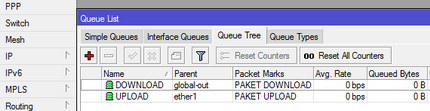

Bisa di lihat di halaman utama winbox pilih “Queues” kemudian TAB “Queue Tree”,seperti gambar di bawah ini:
Contoh Tampilannya:
Selanjutnya test browsing sambil melihat traffic di Queue Tree ..apakah sudah berjalan Avg.Rate nya? ..jika sudah berjalan maka setting sudah benar seperti gambar di bawah ini:
Contoh Tampilannya:
Selesai sudah, Selamat mencoba....!!!!
Sumber :http://www.wirelessrouterproxy.com
